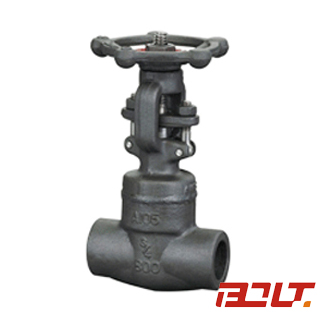

锻钢承插焊闸阀Z61H/Z61Y/Z61W

序号

零件名称

CStoASTM

AStoASTM

SStoASTM

A105

F22

F304(L)

F316(L)

1

阀体

A105

A182F22

A182F304(L)

A182F316(L)

2

阀座

A276420

A276304

A276304(L)

A276316(L)

3

闸板

A182F430&410

A182F304

A182F304(L)

A182F316(L)

4

阀杆

A182F6

A182F304

A182F304(L)

A182F316(L)

5

垫片

316夹柔性石墨

316夹PTFE

6

阀盖

A105

A276f304

A276F304(L)

A276F316(L)

7

螺栓

A193B7

A193B16

A193B8

A193B8M

8

销钉

A276420

A276 304

9

填料压套

A276410

A182F304(L)

A182F316(L)

10

活节螺栓

A193B7

A193B16

A193B8

A193B8M

11

填料压板

A105

A182F11

A182F304(L)

A182F316(L)

12

螺母

A1942H

A1944

A1948

A1948M

13

阀杆螺母

A276420

14

锁紧螺母

A1942H

A1944

A1948

A1948M

15

铭牌

SS

16

手轮

A197

17

垫片

A473431

18

填料

柔性石墨

PTFE

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

—29℃～425℃

—29℃～550℃

—29℃～200℃

NPS

缩径

3/8"

1/2"

3/4"

1"

11/4"

11/2"

2"

全径

3/8"

1/2"

3/4"

1"

11/4"

11/2"

2"

L

79

79

92

111

120

120

140

178

H(开)

158

158

169

197

236

246

283

330

W

100

100

100

125

160

160

180

200

重量

螺栓式

2.0

2.1

2.3

4.3

5.9

6.9

11.1

15.2

焊接式

1.7

1.8

2.0

3.8

5.1

6.1

10.2

14.2
