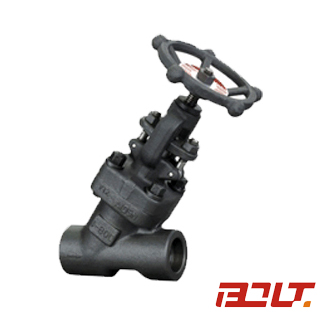

锻钢Y型截止阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖，按这种形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
可设计成“Y”型阀的有截止阀和止回阀。
压力自紧式Y型阀设计结构和特征
压力自紧封Y型截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598，标记按MSS-SP-25。
图1：结构示意图）
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM | |
|
Type A105 |
Type A182 F22 |
Type A182 F304(L) |
Type A182 F316(L) | ||
|
1 |
阀体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀瓣 |
A105N |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
阀杆 |
A182 F6a |
A182 F304(L) |
A182 F316(L) | |
|
4 |
密封座 |
A105N |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
密封环 |
F182 F304L |
A182 F304(L) |
A182 F316(L) | |
|
6 |
阀盖 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
垫圈 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
8 |
阀杆螺母 |
A276 F420 | |||
|
9 |
轴承压盖 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
锁紧螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
11 |
手轮 |
A197 | |||
|
12 |
对夹块 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
13 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
填料压板 |
A216 WCB |
A351 CF8 | ||
|
16 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A1983 B8M |
|
17 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
18 |
圆柱销 |
A276 420 |
A182 F304 | ||
|
19 |
填料压套 |
A276 410 |
|
A182 F304 |
|
|
20 |
吊耳 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
21 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
22 |
填料 |
不锈钢丝+柔性石墨 | |||
|
适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 | ||
|
适用温度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸参数表
|
NPS |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ | |
|
L |
900-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 | |
|
H(开) |
333 |
333 |
332 |
408 |
406 |
524 | |
|
W |
125 |
125 |
160 |
160 |
180 |
200 | |
|
重量 |
900Lb-1500Lb |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
|
2500Lb |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 | |
